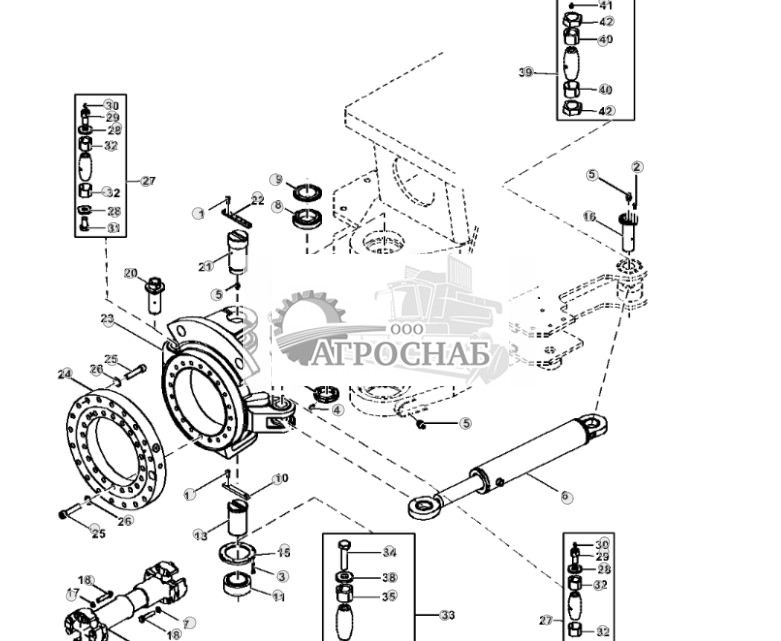

Middle Joint - ST776623( Средних суставов - ST776623 )
1 - Винт с головкой 19M9639 Количество:6 ЗамечанияM10 X 25
2 - Винт с головкой 19M9682 Количество:2 ЗамечанияM8 X 20
3 - Винт 19M9741 Количество:6 ЗамечанияM8 X 45
4 - Установочный винт 22M7190 Количество:2 ЗамечанияM6 X 16
5 - Смазочная арматура 58M5575 Количество:6
6 - Гидравлический цилиндр F670099 Количество:2 ЗамечанияКомпоненты на отдельной стр.
7 - Стопорная шайба F002805 Количество:8
8 - Конич. роликов. подшипник F003808 Количество:2
9 - Сальник F018166 Количество:2
10 - Клин F022031 Количество:1
11 - Подшипник F022679 Количество:1
12 - Гайка F042305 Количество:1
13 - Ось поворота F042311 Количество:1 ЗамечанияSUB FOR F046235 Equivalent Expander F066624, see Solution 102493
14 - Кольцо F042312 Количество:1
15 - Фланец F042319 Количество:1
16 - Ось поворота F673042 Количество:2 ЗамечанияSUB FOR F046235 Equivalent Expander F686079, see Solution 102493
17 - Универсальный ведущий вал F054577 Количество:1
18 - Винт с головкой F074120 Количество:8
19 - Штифт F649216 Количество:1 ЗамечанияEquivalent Expander F692164, see Solution 102493
20 - Штифт F649217 Количество:1 ЗамечанияEquivalent Expander F692164, see Solution 102493
21 - Ось поворота F660255 Количество:1
22 - Клин F660263 Количество:1
23 - Цапфа F685014 Количество:1 Serial No.______-003144 ЗамечанияSUB FOR F042402
23 - Подшипник повор. механ. F075460 Количество:1
24 - Подшипник повор. механ. F681170 Количество:1 Serial No.003145-______
25 - Винт 19M9531 Количество:40 ЗамечанияM20 X 90
26 - Шайба F054556 Количество:40
27 - Штифт F692164 Количество:2
28 - Шайба F070055 Количество:4
29 - Болт F070312 Количество:2
30 - Ниппель с резьбой F686077 Количество:2
31 - Болт F690134 Количество:2
32 - Гильза F692204 Количество:4
33 - Болт F066624 Количество:2
34 - Болт F070312 Количество:2
35 - Гильза F076986 Количество:2
36 - Гильза F676340 Количество:2
37 - Болт F688823 Количество:2
38 - Гайка F692281 Количество:2
39 - Штифт F686079 Количество:2
40 - Гильза F686076 Количество:4
41 - Ниппель с резьбой F686077 Количество:2
42 - Гайка F686078 Количество:4

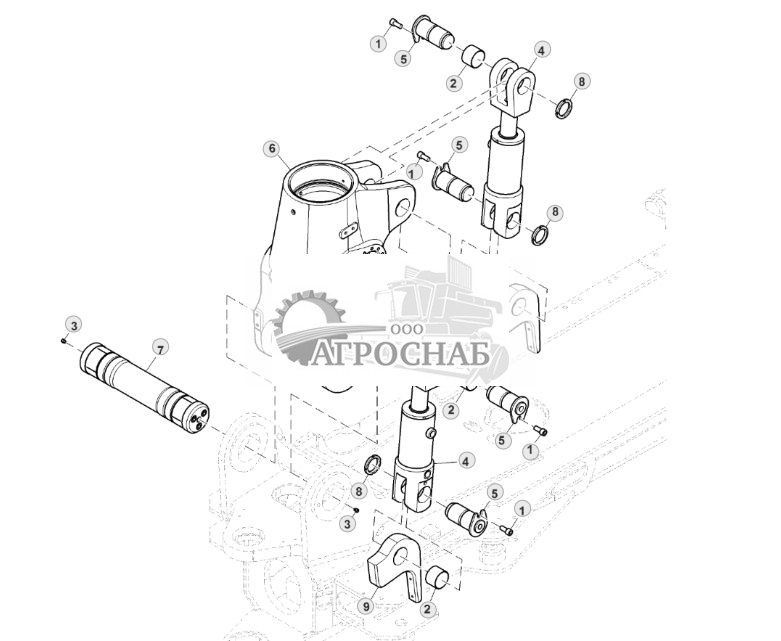

Tilt Cylinder, Frame - ST893215( Цилиндр наклона, каркас - ST893215 )
1 - Винт 19M9513 Количество:4 ЗамечанияM16 X 35
2 - Втулка F671948 Количество:4
3 - Фитинг переходника F678320 Количество:2
4 - Гидравлический цилиндр F681590 Количество:2
5 - Ось F681991 Количество:4
6 - База F682090 Количество:1 ЗамечанияLFLF
7 - Ось F691777 Количество:1
8 - Гайка HXE50441 Количество:4
9 - Пластина F681638 Количество:2

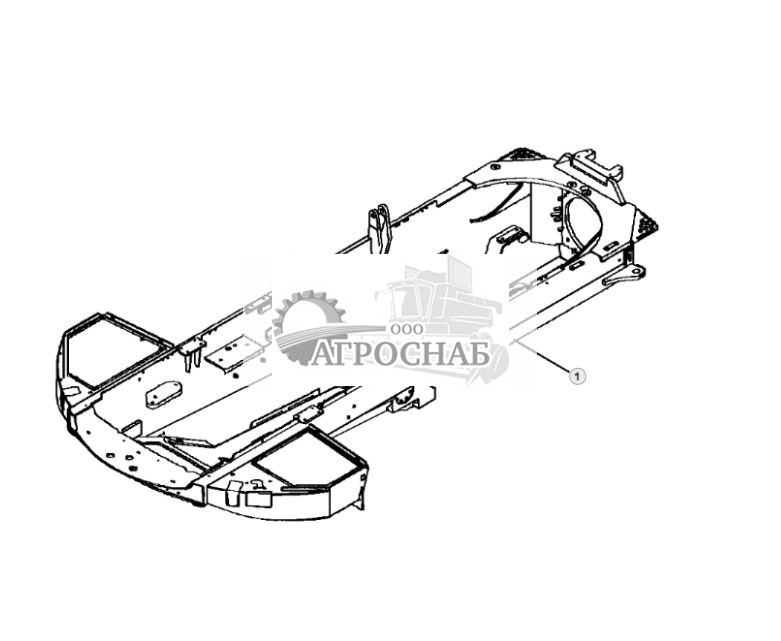

Front Frame - ST765720( Передняя рамка - ST765720 )
1 - Рама F659311 Количество:1
Covers Shields, Front Frame, 8 Wheels - ST768800( Крышки, щиты, передняя рама, 8 колес - ST768800 )
1 - Стопорная гайка 14M7597 Количество:2 ЗамечанияM20
2 - Фланцевая гайка 14M7600 Количество:1 ЗамечанияM6
3 - Фланцевая гайка 14M7602 Количество:1 ЗамечанияM10
4 - Гайка 14M7624 Количество:2 ЗамечанияM8
5 - Стопорная гайка 14M7685 Количество:6 ЗамечанияM8
6 - Винт 19M9443 Количество:1 ЗамечанияM6 X 16
7 - Винт 19M9447 Количество:2 ЗамечанияM8 X 30
8 - Винт 19M9513 Количество:4 ЗамечанияM16 X 35
9 - Винт 19M9516 Количество:2 ЗамечанияM16 X 45
10 - Винт 19M9531 Количество:2 ЗамечанияM20 X 90
11 - Винт 19M9553 Количество:5 ЗамечанияM12 X 25
12 - Винт 19M9566 Количество:3 ЗамечанияM6 X 12
13 - Винт 19M9567 Количество:6 ЗамечанияM8 X 16
14 - Винт 19M9568 Количество:1 ЗамечанияM8 X 20
15 - Винт с головкой 19M9629 Количество:1 ЗамечанияM8 X 50
16 - Винт с головкой 19M9642 Количество:2 ЗамечанияM10 X 40
17 - Винт с головкой 19M9656 Количество:4 ЗамечанияM16 X 30
18 - Винт 19M9737 Количество:4 ЗамечанияM8 X 20
19 - Шайба 24M7479 Количество:2 Замечания17 X 40 X 6 mm
20 - Шайба 24M7497 Количество:4 Замечания17 X 30 X 3 mm
21 - Ремень с пряжкой F011353 Количество:2
22 - Втулка F037767 Количество:2
23 - Заглушка F054976 Количество:4
24 - Скоба F070948 Количество:2
25 - Задвижка F619736 Количество:1
26 - Шкив F620207 Количество:2
27 - Пластина F620208 Количество:2
28 - Крышка F634812 Количество:1
29 - Щиток F638160 Количество:1
30 - Крышка F638170 Количество:1
31 - Щиток F638798 Количество:1
32 - Щиток F691171 Количество:2 ЗамечанияSUB FOR F648659
33 - Штифт F656925 Количество:1
34 - Крышка F660376 Количество:1
35 - Крышка F660377 Количество:1
36 - Звено цепи F663564 Количество:2
37 - Скоба Z52508 Количество:4
Covers Shields, Front Frame, 8 Wheels - ST768800( Крышки, щиты, передняя рама, 8 колес - ST768800 )
1 - Стопорная гайка 14M7597 Количество:2 ЗамечанияM20
2 - Фланцевая гайка 14M7600 Количество:1 ЗамечанияM6
3 - Фланцевая гайка 14M7602 Количество:1 ЗамечанияM10
4 - Гайка 14M7624 Количество:2 ЗамечанияM8
5 - Стопорная гайка 14M7685 Количество:6 ЗамечанияM8
6 - Винт 19M9443 Количество:1 ЗамечанияM6 X 16
7 - Винт 19M9447 Количество:2 ЗамечанияM8 X 30
8 - Винт 19M9513 Количество:4 ЗамечанияM16 X 35
9 - Винт 19M9516 Количество:2 ЗамечанияM16 X 45
10 - Винт 19M9531 Количество:2 ЗамечанияM20 X 90
11 - Винт 19M9553 Количество:5 ЗамечанияM12 X 25
12 - Винт 19M9566 Количество:3 ЗамечанияM6 X 12
13 - Винт 19M9567 Количество:6 ЗамечанияM8 X 16
14 - Винт 19M9568 Количество:1 ЗамечанияM8 X 20
15 - Винт с головкой 19M9629 Количество:1 ЗамечанияM8 X 50
16 - Винт с головкой 19M9642 Количество:2 ЗамечанияM10 X 40
17 - Винт с головкой 19M9656 Количество:4 ЗамечанияM16 X 30
18 - Винт 19M9737 Количество:4 ЗамечанияM8 X 20
19 - Шайба 24M7479 Количество:2 Замечания17 X 40 X 6 mm
20 - Шайба 24M7497 Количество:4 Замечания17 X 30 X 3 mm
21 - Ремень с пряжкой F011353 Количество:2
22 - Втулка F037767 Количество:2
23 - Заглушка F054976 Количество:4
24 - Скоба F070948 Количество:2
25 - Задвижка F619736 Количество:1
26 - Шкив F620207 Количество:2
27 - Пластина F620208 Количество:2
28 - Крышка F634812 Количество:1
29 - Щиток F638160 Количество:1
30 - Крышка F638170 Количество:1
31 - Щиток F638798 Количество:1
32 - Щиток F691171 Количество:2 ЗамечанияSUB FOR F648659
33 - Штифт F656925 Количество:1
34 - Крышка F660376 Количество:1
35 - Крышка F660377 Количество:1
36 - Звено цепи F663564 Количество:2
37 - Скоба Z52508 Количество:4

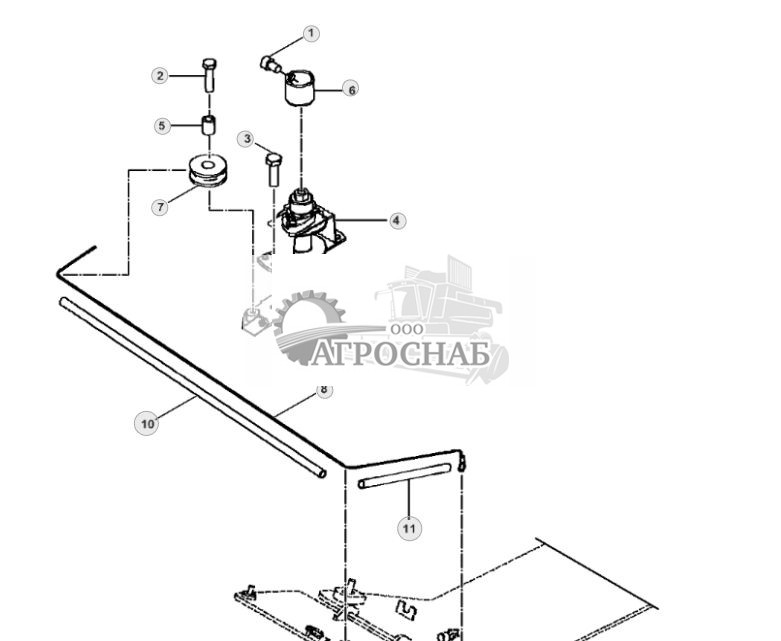

Winch, Undershield, Front Frame - ST765715( Лебедка, Undershield, передняя рамка - ST765715 )
1 - Винт 19M9492 Количество:1 ЗамечанияM8 X 12
2 - Винт с головкой 19M9642 Количество:1 ЗамечанияM10 X 40
3 - Винт с головкой 19M9683 Количество:2 ЗамечанияM8 X 25
4 - Лебедка F005189 Количество:1
5 - Втулка F037767 Количество:1
6 - Втулка F620205 Количество:1
7 - Шкив F620207 Количество:1
8 - Канат F631652 Количество:1
9 - Кронштейн F649935 Количество:1
10 - Трубка F661818 Количество:1
11 - Трубка F661819 Количество:1

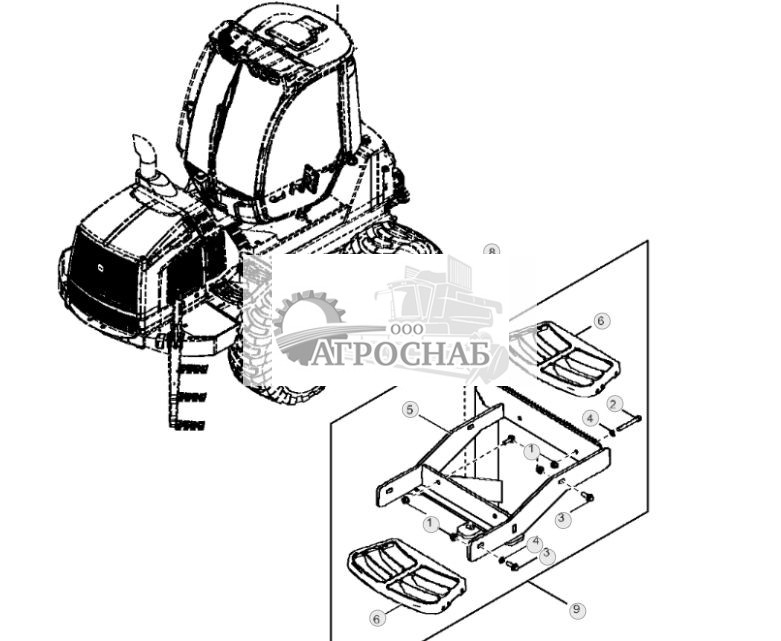

Access Ladder - ST867095( Лестница - ST867095 )
1 - Фланцевая гайка 14M7601 Количество:8 ЗамечанияM8
2 - Винт 19M9494 Количество:2 ЗамечанияM8 X 70
3 - Винт 19M9569 Количество:6 ЗамечанияM8 X 25
4 - Шайба 24M7509 Количество:4 Замечания8.400 X 16 X 1.600 mm
5 - Рама F688403 Количество:1
6 - Крышка L209547 Количество:1
7 - Винт 19M9503 Количество:2 ЗамечанияM12 X 45
8 - Стопорная шайба F064437 Количество:2
9 - Лестница ... Количество:1

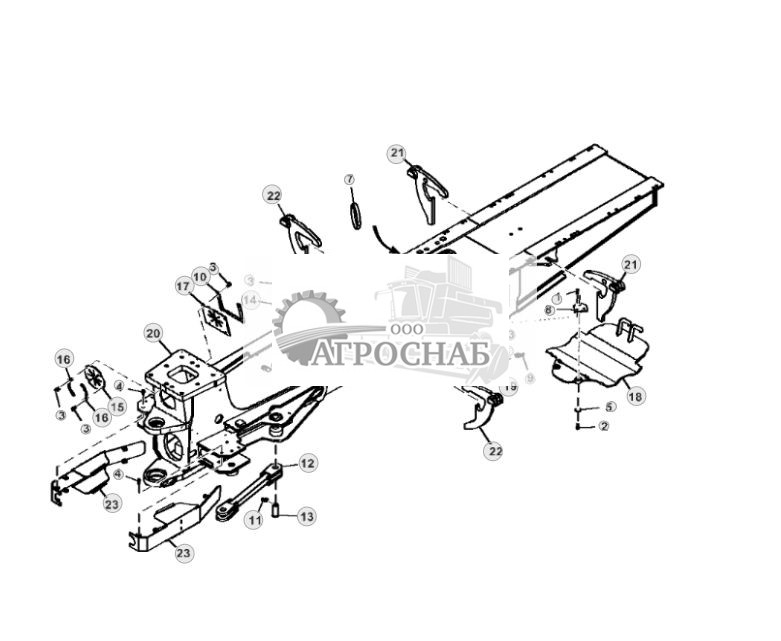

Covers and Shields, Rear Frames - ST833231( Крышки и щиты, задние рамки - ST833231 )
1 - Винт 19M8169 Количество:4 ЗамечанияM12 X 30
2 - Винт 19M9513 Количество:2 ЗамечанияM16 X 35
3 - Винт 19M9568 Количество:12 ЗамечанияM8 X 20
4 - Винт 19M9571 Количество:6 ЗамечанияM12 X 30
5 - Шайба 24M7497 Количество:2 Замечания17 X 30 X 3 mm
6 - Шайба 24M7508 Количество:2 Замечания8.400 X 24 X 2 mm
7 - Ремень с пряжкой F011353 Количество:1
8 - Пластина F037862 Количество:2
9 - Скоба F070948 Количество:2
10 - Пластина F626835 Количество:1
11 - Быстрозамыкающийся штифт F013781 Количество:2
12 - Ограничитель F634547 Количество:1
13 - Штифт F634917 Количество:2
14 - Пластина F634590 Количество:1
15 - Ограждение F648020 Количество:1
16 - Пластина F648021 Количество:2
17 - Ограждение F657683 Количество:1
18 - Щиток F657730 Количество:1
19 - Звено цепи F663691 Количество:2
20 - Рама F699102 Количество:1 ЗамечанияLFExtra Long, INCLUDES (2) F662556 AND (2) F662370; SUB FOR F676816
20 - Рама F699094 Количество:1 ЗамечанияLFLong, INCLUDES (2) F662556 AND (2) F662370; SUB FOR F676656
20 - Рама F699033 Количество:1 ЗамечанияLFShort, INCLUDES (2) F662357 AND (2) F662370; SUB FOR F676302
20 - Рама F698991 Количество:1 ЗамечанияLFExtra Short, INCLUDES (2) F685858 AND (2) F662370; SUB FOR F688430
21 - Пластина F662556 Количество:2 ЗамечанияUSE WITH F699102 OR F699094
21 - Пластина F662357 Количество:2 ЗамечанияUSE WITH F699033
21 - Пластина F685858 Количество:2 ЗамечанияUSE WITH F698991
22 - Пластина F662370 Количество:2
23 - Крышка F685289 Количество:2

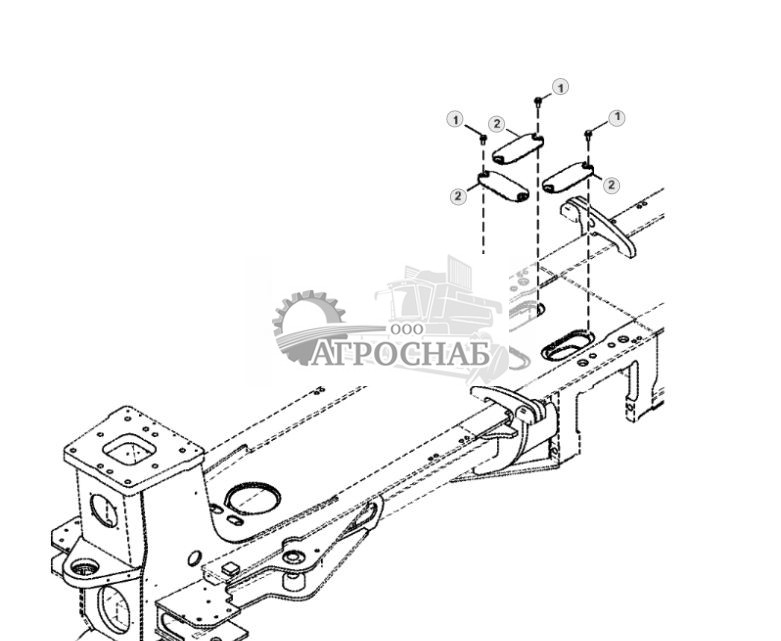

Covers, Rear Frame - ST869092( Обложки, задняя рама - ST869092 )
1 - Винт 19M9568 Количество:6 ЗамечанияM8 X 20
2 - Крышка F656691 Количество:3

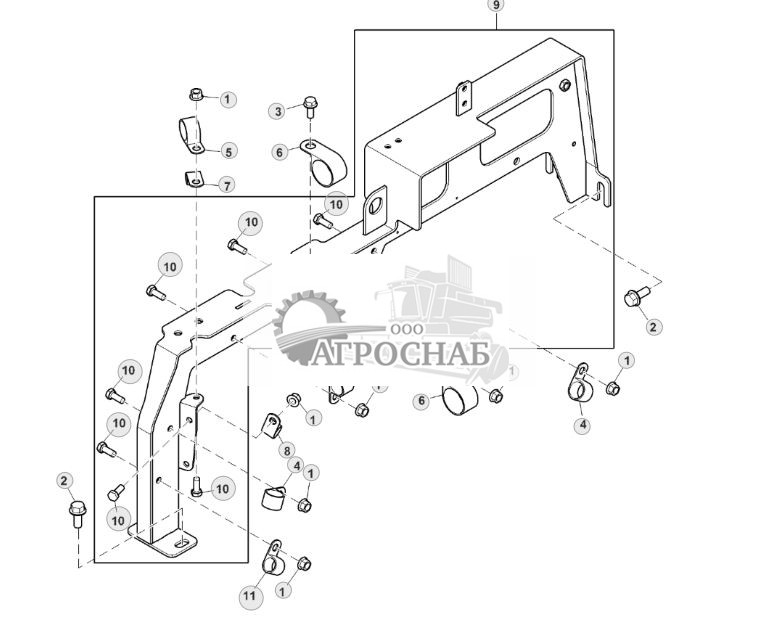

Support For Hoses, Cross Beam - ST765235( Поддержку шланги, поперечная балка - ST765235 )
1 - Фланцевая гайка 14M7601 Количество:8 ЗамечанияM8
2 - Винт 19M10261 Количество:4 ЗамечанияM10 X 25
3 - Винт 19M9568 Количество:1 ЗамечанияM8 X 20
4 - Шланговый зажим AT124557 Количество:3 ЗамечанияSUB FOR F004420
5 - Шланговая опора F004422 Количество:1
6 - Шланговая опора F010967 Количество:2
7 - Скоба R34557 Количество:1
8 - Карман F053301 Количество:2
9 - Опора F661716 Количество:1
10 - Винт с головкой 19M9682 Количество:8 ЗамечанияM8 X 20
11 - Скоба Z52508 Количество:1

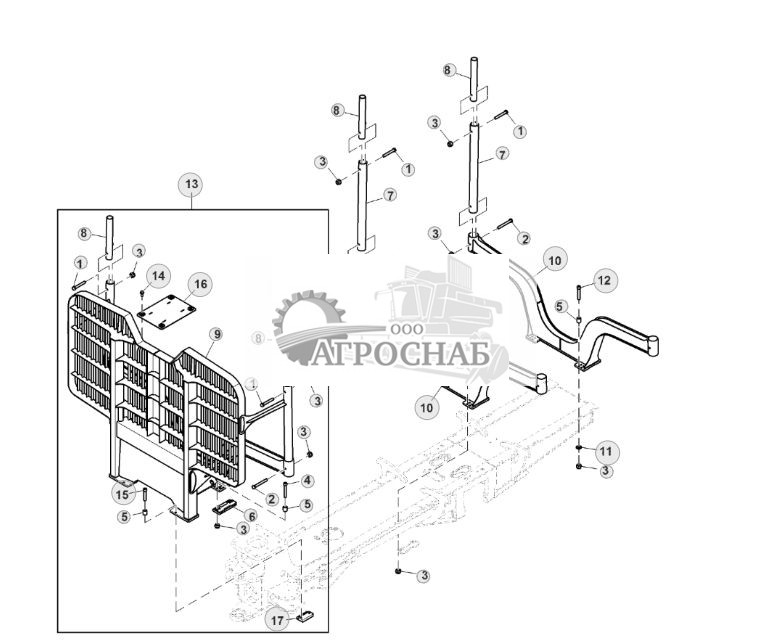

Load Space, Narrow, 4.6 m? (49.5 ft?) - ST779311( Грузового пространства, узких, 4,6 м? (49.5 футов?) - ST779311 )
1 - Винт с головкой 19M9605 Количество:6 ЗамечанияM16 X 110
2 - Винт с головкой 19M9607 Количество:6 ЗамечанияM16 X 130
3 - Стопорная гайка F003592 Количество:36
4 - Винт с гол. п/торц. кл. F073029 Количество:16
5 - Втулка F647163 Количество:28
6 - Пластина F647717 Количество:4
7 - Подпорка F649844 Количество:4
8 - Ручка F670561 Количество:6
9 - Подкладка F670893 Количество:1 ЗамечанияLFLF
10 - Откидной борт F671181 Количество:2
11 - Шайба 24M7497 Количество:8 Замечания17 X 30 X 3 mm
12 - Винт с гол. п/торц. кл. F073034 Количество:8
13 - Подкладка F675670 Количество:1
14 - Винт 19M9571 Количество:4 ЗамечанияM12 X 30
15 - Винт с гол. п/торц. кл. F073035 Количество:4
16 - Крышка F659070 Количество:1
17 - Пластина F674663 Количество:2
Load Space, Wide, 5.3 m? (57 ft?) - ST779530( Грузового пространства, широкие, 5.3 м? (57 футов?) - ST779530 )
1 - Стопорная гайка 14M7609 Количество:8 ЗамечанияM16
2 - Винт с головкой 19M9461 Количество:8 ЗамечанияM16 X 40
3 - Винт 19M9571 Количество:4 ЗамечанияM12 X 30
4 - Винт с головкой 19M9605 Количество:8 ЗамечанияM16 X 110
5 - Винт с головкой 19M9607 Количество:24 ЗамечанияM16 X 130
6 - Стопорная гайка F003592 Количество:64
7 - Винт с гол. п/торц. кл. F073029 Количество:32
8 - Винт с гол. п/торц. кл. F073035 Количество:4
9 - Втулка F647163 Количество:44
10 - Пластина F647717 Количество:4
11 - Ось поворота F648757 Количество:8
12 - Подпорка F649844 Количество:8
13 - Рукоять F652308 Количество:8
14 - Крышка F659070 Количество:1
15 - Подкладка F671106 Количество:1 ЗамечанияLFLF
16 - Шплинт 11M7111 Количество:2 Замечания6.300 X 40 mm
17 - Стопорная гайка 14M7165 Количество:4 ЗамечанияM6
18 - Винт 19M10261 Количество:4 ЗамечанияM10 X 25
19 - Винт с головкой 19M9623 Количество:4 ЗамечанияM6 X 70
20 - Штифт F032585 Количество:2
21 - Гидравлический цилиндр F075387 Количество:1 ЗамечанияКомпоненты на отдельной стр.
22 - Крышка F600216 Количество:4
23 - Крепление со штифтом F600218 Количество:4
24 - Подкладка F671103 Количество:1
25 - Подкладка F671105 Количество:1 ЗамечанияLFLF
26 - Шайба 24M7497 Количество:16 Замечания17 X 30 X 3 mm
27 - Крышка F671128 Количество:2
28 - Ручка F671217 Количество:8
29 - Пластина F674663 Количество:2
30 - Откидной борт F671181 Количество:3

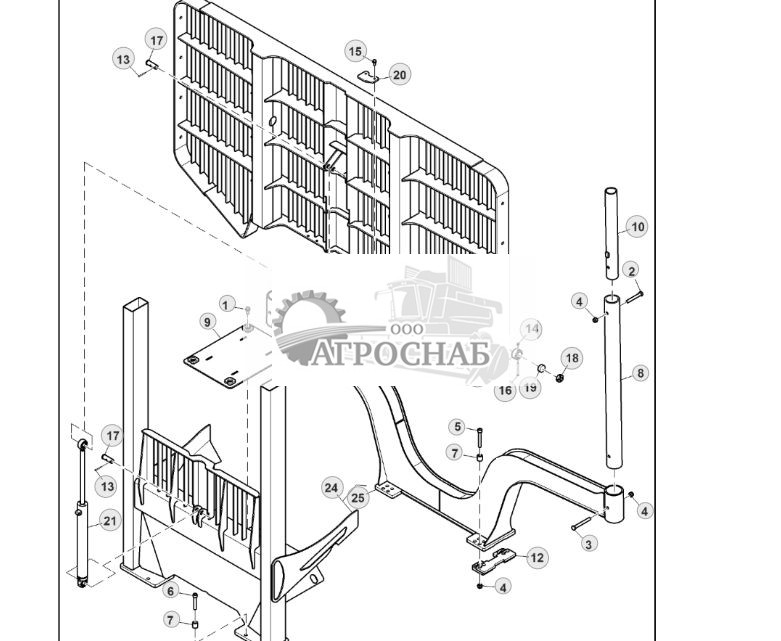

Headboard, Fixed, 4.0 m? - ST883897( Изголовье, фиксированный, 4.0 м? - ST883897 )
1 - Винт 19M9571 Количество:4 ЗамечанияM12 X 30
2 - Винт с головкой 19M9605 Количество:2 ЗамечанияM16 X 110
3 - Винт с головкой 19M9607 Количество:4 ЗамечанияM16 X 130
4 - Стопорная гайка F003592 Количество:14
5 - Винт с гол. п/торц. кл. F073029 Количество:8
6 - Винт с гол. п/торц. кл. F073035 Количество:4
7 - Ручка F618638 Количество:2
8 - Втулка F647163 Количество:12
9 - Крышка F659070 Количество:1
10 - Пластина F674663 Количество:2
11 - Подкладка F685303 Количество:1 ЗамечанияLF, NLA; ORDER F698351; INCLUDES (2) F003592 AND (2) 19M9607
11 - Подкладка F698351 Количество:1 ЗамечанияSee DTAC Solution 111894COMPONENTS ON SEPARATE PAGELF
12 - Пластина F687540 Количество:2 ЗамечанияSUB FOR F647717
Headboard, Fixed, 4.0 m? - ST914315( Изголовье, фиксированный, 4.0 м? - ST914315 )
1 - Фланцевая гайка 14M7602 Количество:4 ЗамечанияM10
2 - Винт с головкой 19M9605 Количество:2 ЗамечанияM16 X 110
3 - Винт с головкой 19M9607 Количество:2 ЗамечанияM16 X 130
4 - Винт 19M9713 Количество:2 ЗамечанияM12 X 30
5 - Винт 19M9878 Количество:4 ЗамечанияM10 X 35
6 - Стопорная гайка F003592 Количество:12
7 - Винт с гол. п/торц. кл. F073029 Количество:8
8 - Винт с гол. п/торц. кл. F073035 Количество:4
9 - Ручка F618638 Количество:2
10 - Втулка F647163 Количество:12
11 - Подпорка F649844 Количество:2
12 - Пластина F674663 Количество:2
13 - Пластина F687540 Количество:2
14 - Крышка F697621 Количество:1
15 - Подкладка F698351 Количество:1 ЗамечанияLFLF
16 - Пластина F699487 Количество:2
Headboard, Fixed, 4.6 m? - ST883923( Изголовье, фиксированный, 4,6 м? - ST883923 )
1 - Винт 19M9713 Количество:4 ЗамечанияM12 X 30
2 - Винт с головкой 19M9605 Количество:2 ЗамечанияM16 X 110
3 - Винт с головкой 19M9607 Количество:4 ЗамечанияM16 X 130
4 - Стопорная гайка F003592 Количество:14
5 - Винт с гол. п/торц. кл. F073029 Количество:8
6 - Винт с гол. п/торц. кл. F073035 Количество:4
7 - Ручка F670561 Количество:2
8 - Втулка F647163 Количество:12
9 - Крышка F659070 Количество:1
10 - Пластина F674663 Количество:2
11 - Подкладка F685368 Количество:1 ЗамечанияLF, NLA; ORDER F698155; INCLUDES (2) F003592 AND (2) 19M9607
11 - Подкладка F698155 Количество:1 ЗамечанияSee DTAC Solution 111894COMPONENTS ON SEPARATE PAGELF
12 - Пластина F687540 Количество:2 ЗамечанияSUB FOR F647717
Headboard, Fixed, 4.6 m? - ST914331( Изголовье, фиксированный, 4,6 м? - ST914331 )
1 - Фланцевая гайка 14M7602 Количество:4 ЗамечанияM10
2 - Винт с головкой 19M9605 Количество:2 ЗамечанияM16 X 110
3 - Винт с головкой 19M9607 Количество:2 ЗамечанияM16 X 130
4 - Винт 19M9713 Количество:2 ЗамечанияM12 X 30
5 - Винт 19M9878 Количество:4 ЗамечанияM10 X 35
6 - Стопорная гайка F003592 Количество:12
7 - Винт с гол. п/торц. кл. F073029 Количество:8
8 - Винт с гол. п/торц. кл. F073035 Количество:4
9 - Втулка F647163 Количество:12
10 - Подпорка F649844 Количество:2
11 - Ручка F670561 Количество:2
12 - Пластина F674663 Количество:2
13 - Пластина F687540 Количество:2
14 - Крышка F697621 Количество:1
15 - Подкладка F698155 Количество:1 ЗамечанияLFLF
16 - Пластина F698523 Количество:2
Headboard, Movable, 4.7 m? - ST883962( Изголовье, подвижный, 4.7 м? - ST883962 )
1 - Винт 19M9571 Количество:4 ЗамечанияM12 X 30
2 - Винт с головкой 19M9605 Количество:2 ЗамечанияM16 X 110
3 - Винт с головкой 19M9607 Количество:2 ЗамечанияM16 X 130
4 - Стопорная гайка F003592 Количество:12
5 - Винт с гол. п/торц. кл. F073029 Количество:8
6 - Винт с гол. п/торц. кл. F073035 Количество:4
7 - Втулка F647163 Количество:12
8 - Подпорка F649844 Количество:2
9 - Крышка F659070 Количество:1
10 - Ручка F671217 Количество:2
11 - Пластина F674663 Количество:2
12 - Пластина F687540 Количество:2
13 - Шплинт 11M7111 Количество:2 Замечания6.300 X 40 mm
14 - Стопорная гайка 14M7165 Количество:4 ЗамечанияM6
15 - Винт 19M10261 Количество:4 ЗамечанияM10 X 25
16 - Винт с головкой 19M9623 Количество:4 ЗамечанияM6 X 70
17 - Штифт F032585 Количество:2
18 - Крышка F600216 Количество:4
19 - Крепление со штифтом F600218 Количество:4
20 - Пластина F671113 Количество:2
21 - Гидравлический цилиндр F681349 Количество:1 ЗамечанияКомпоненты на отдельной стр.
22 - Подкладка F688550 Количество:1 ЗамечанияLF, NLA; ORDER F699201
22 - Подкладка F699201 Количество:1 ЗамечанияSee DTAC Solution 111894COMPONENTS ON SEPARATE PAGELF
23 - Труба F600214 Количество:4
24 - Подкладка F688551 Количество:1 ЗамечанияLF, NLA; ORDER F697615
24 - Подкладка F697615 Количество:1 ЗамечанияSee DTAC Solution 111894COMPONENTS ON SEPARATE PAGELF
25 - Откидной борт F685372 Количество:1

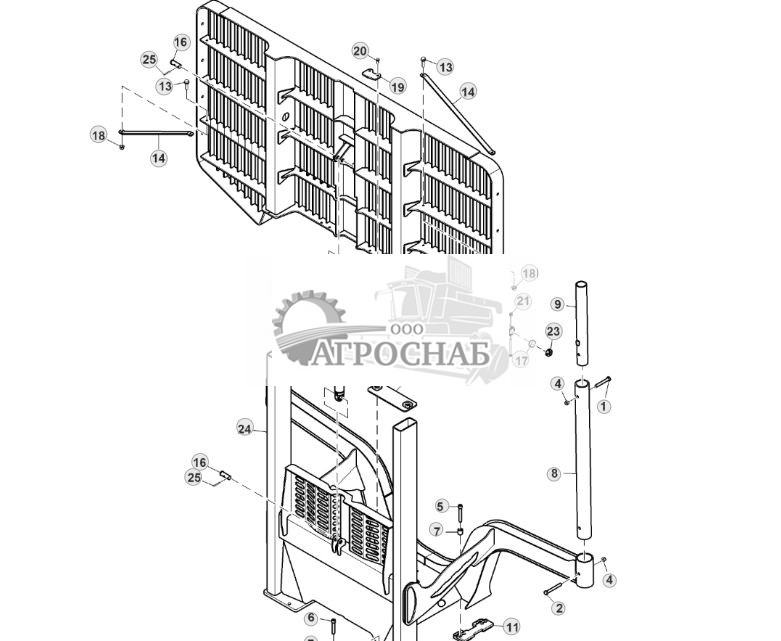

Headboard, Movable, 4.7 m? - ST914334( Изголовье, подвижный, 4.7 м? - ST914334 )
1 - Винт с головкой 19M9605 Количество:2 ЗамечанияM16 X 110
2 - Винт с головкой 19M9607 Количество:2 ЗамечанияM16 X 130
3 - Винт 19M9713 Количество:2 ЗамечанияM12 X 30
4 - Стопорная гайка F003592 Количество:12
5 - Винт с гол. п/торц. кл. F073029 Количество:8
6 - Винт с гол. п/торц. кл. F073035 Количество:4
7 - Втулка F647163 Количество:12
8 - Подпорка F649844 Количество:2
9 - Ручка F671217 Количество:2
10 - Пластина F674663 Количество:2
11 - Пластина F687540 Количество:2
12 - Крышка F697621 Количество:1
13 - Винт 19M9878 Количество:4 ЗамечанияM10 X 35
14 - Пластина F698523 Количество:2
15 - Гидравлический цилиндр F681349 Количество:1 ЗамечанияКомпоненты на отдельной стр.
16 - Штифт F032585 Количество:2
17 - Крепление со штифтом F600218 Количество:4
18 - Фланцевая гайка 14M7602 Количество:4 ЗамечанияM10
19 - Пластина F700075 Количество:2
20 - Винт 19M10261 Количество:4 ЗамечанияM10 X 25
21 - Стопорная гайка 14M7165 Количество:4 ЗамечанияM6
22 - Винт с головкой 19M9623 Количество:4 ЗамечанияM6 X 70
23 - Крышка F600216 Количество:4
24 - Подкладка F697615 Количество:1 ЗамечанияLFLF
25 - Шплинт 11M7111 Количество:2 Замечания6.300 X 40 mm
26 - Подкладка F699201 Количество:1 ЗамечанияLFLF
27 - Труба F699238 Количество:4
